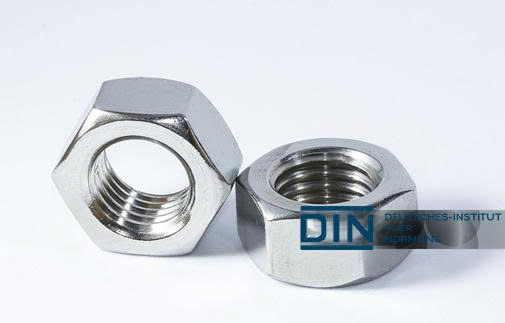

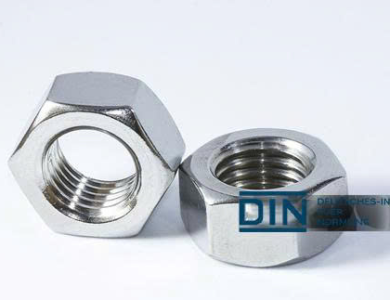

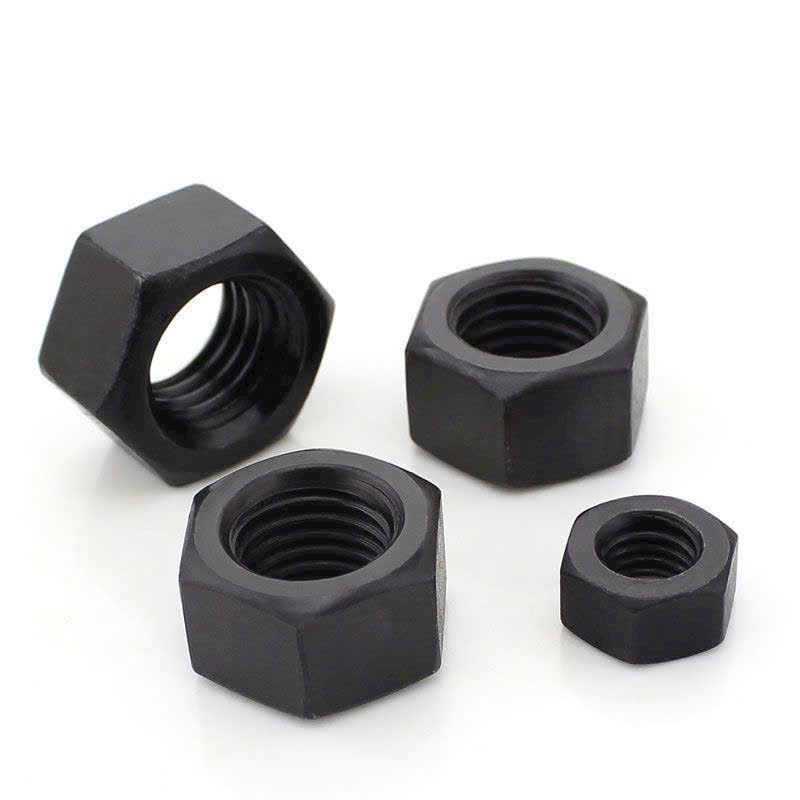

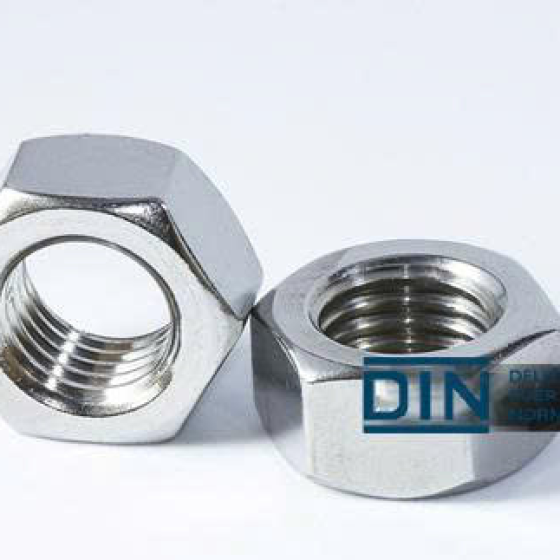

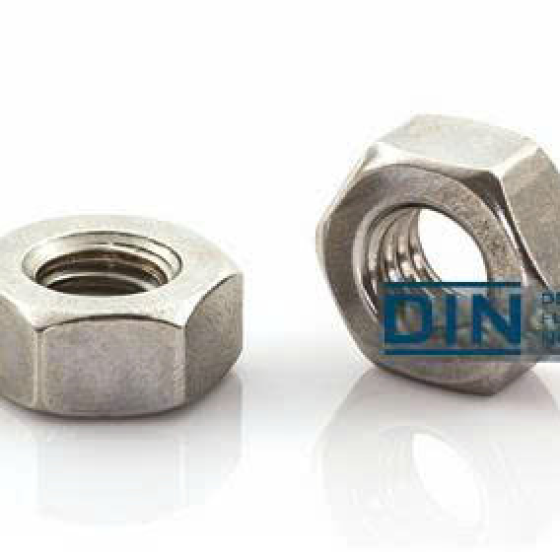

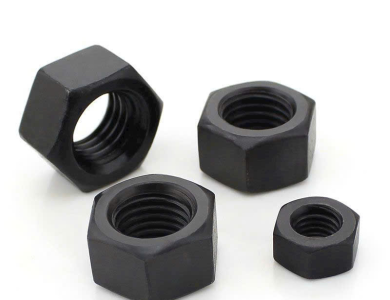

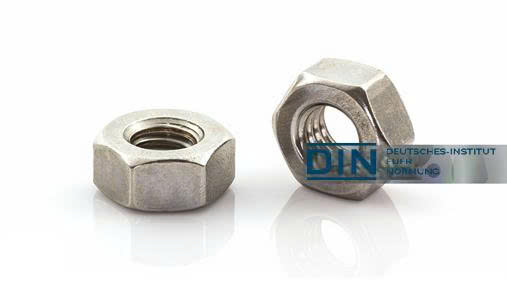

Đai Ốc Tiêu Chuẩn DIN 934

Giá:

Liên hệ

Tiêu chuẩn DIN 934 là tiêu chuẩn số liệu được công nhận trên toàn cầu dành cho đai ốc lục giác, được phát triển bởi Deutsches Institut für Normung. T

Các tính chất cơ học của đai ốc lục giác DIN 934 khác nhau tùy theo cấp của chúng, thường được chia thành ba loại:

Loại 8 (8,0): Với độ bền kéo tối thiểu là 800 N/mm2, đai ốc lục giác Loại 8 là lựa chọn tiêu chuẩn cho các ứng dụng đa năng. Chúng cung cấp sức mạnh và độ bền tốt cho hầu hết các mục đích sử dụng phổ biến.
Loại 10 (10.0): Các đai ốc lục giác này có độ bền kéo cao hơn 1.000 N/mm2, mang lại khả năng chịu tải tốt hơn. Loại đai ốc loại 10 thường được sử dụng trong các ứng dụng máy móc hạng nặng, ô tô và xây dựng.
Loại 12 (12,0): Với độ bền kéo 1.200 N/mm2, đai ốc lục giác Loại 12 lý tưởng cho các ứng dụng chịu áp lực cao và môi trường đòi hỏi khắt khe, chẳng hạn như ngành hàng không vũ trụ, xử lý hóa chất và sản xuất điện.

Nominal Nut Dia. and Thread Pitch	Width Across Flats, S		Width Across Corners, E	Thickness, M
Nominal Nut Dia. and Thread Pitch	Min.	Max.	Min.	Min.	Max.
M12 x 1.75	18.67	19	21.1	9.64	10
M16 x 2	23.67	24	26.75	12.3	13
M20 x 2.5	29.16	30	32.95	14.9	16
M22 x 2.5	31	32	35.05	16.9	18
M24 x 3	35	36	39.55	17.7	19
M27 x 3	40	41	45.2	20.7	22
M30 x 3.5	45	46	50.85	22.7	24
M36 x 4	53.8	55	60.79	27.4	29
M42 x 4.5	63.1	65	71.3	32.4	34
M48 x 5	73.1	75	82.6	36.4	38
M56 x 5.5	82.8	85	93.56	43.4	45
M64 x 6	92.8	95	104.86	49.1	51
M72 x 6	102.8	105	116.16	56.1	58
M80 x 6	112.8	115	127.46	62.1	64
M90 x 6	127.5	130	144.08	70.1	72
M100 x 6	142.5	145	161.02	78.1	80

Thông số hóa học của tiêu chuẩn DIN 934 được sử dụng cùng với thông số hóa học của tiêu chuẩn ISO 898-2.

Property Class		Material and nut heat treatment	Chemical composition limit (cast analysis %)
Property Class		Material and nut heat treatment	C max.	Mn min.	P max.	S max.
04		Carbon steel	0.58	0.25	0.060	0.150
05		Carbon steel Quenched and tempered nuts	0.58	0.30	0.048	0.058
5		Carbon steel	0.58	—	0.060	0.150
6		Carbon steel	0.58	—	0.060	0.150
8	High nut (style 2)	Carbon steel	0.58	0.25	0.060	0.150
8	Regular nut (style 1) D ≤ M16	Carbon steel	0.58	0.25	0.060	0.150
8	Regular nut (style 1) D > M16	Carbon steel Quenched and tempered nuts	0.58	0.30	0.048	0.058
9		Carbon steel	0.58	0.25	0.060	0.150
10		Carbon steel Quenched and tempered nuts	0.58	0.30	0.048	0.058
12		Carbon steel Quenched and tempered nuts	0.58	0.45	0.048	0.058

Thông số cơ tính của tiêu chuẩn DIN 934 được sử dụng cùng với thông số hóa học của tiêu chuẩn ISO 898-2.

Thread	Property class
Thread	04		05		5		6		8		9		10		12
	Vickers hardness, HV
	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
M5 ≤ D ≤ M16	188	302	272	353	130	302	150	302	200	302	188	302	272	353	295 (3)	353
M16 < D ≤ M39	188	302	272	353	146	302	170	302	233 (1)	353 (2)	188	302	272	353	272	353
	Brinell hardness, HB
	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
M5 ≤ D ≤ M16	179	287	259	336	124	287	143	287	190	287	179	287	259	336	280 (3)	336
M16 < D ≤ M39	179	287	259	336	139	287	162	287	221 (1)	336 (2)	179	287	259	336	259	336
	Rockwell hardness, HRC
	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
M5 ≤ D ≤ M16	—	30	26	36	—	30	—	30	—	30	—	30	26	36	29 (3)	36
M16 < D ≤ M39	—	30	26	36	—	30	—	30	—	36 (2)	—	30	26	36	26	36
Surface integrity shall be in accordance with ISO 6157-2.
(1) Minimum value for high nuts (style 2): 180 HV (171 HB). (2) Maximum value for high nuts (style 2): 302 HV (287 HB; 30 HRC). (3) Minimum value for high nuts (style 2): 272 HV (259 HB; 26 HRC).
